Hornos solares con material reciclado

Tema en 'Hornos de adobe, hornos de leña, hornos solares' comenzado por Roberto Daniken, 5/7/09.

  1. Roberto Daniken

    Roberto Daniken ciudad

    Mensajes:
    434
    Ubicación:
    Ciudad de México
    horno solar material reciclado



    Haz Click: http://www.sitiosolar.com







    Normalmente se asocia energía solar
    con la alta tecnología y con procesos
    tecnicos complicados. PERO ESO ES MENTIRA!



    En Lugares como Durango o Chihuahua es facil
    cocinar sin nada mas q un sarten y
    una tapa transparente :sol-brillante: viu1316193766h.jpg


    Con el fin de mostrar lo accesible y cotidiano que puede
    resultar la energía solar indicamos aquí la manera de
    fabricar con materiales fácilmente disponibles
    ( cartón y plástico) un horno que cocina exclusivamente
    con el sol. Este modelo de horno Solar puede ser
    especialmente útil para personas que deseen cocinar en
    el jardin durante "esos dias" con abundante Sol.


    Proceso de construcción del Horno Solar

    Material necesario:

    1 y 2- Dos cajas de cartón de diferente tamaño.
    La diferencia de tamaño entre las cajas debe ser tal
    que colocada una dentro de otra quede una diferencia
    de minimo 4 cm entre las paredes. Se recomienda
    40 cm del lado.
    3- Lámina de plástico transparente ( Será más eficiente
    si se usa vidrio)
    4- Lámina o bandeja metálica de color negro mate
    5- Lámina de Cartón
    6- Bolitas de unicel como aislante ( sirven también
    láminas de unicel o de cualquier material que sea
    aislante térmico)
    Herramientas: Cúter, pegamento para papel o cartón,
    cinta adhesiva y papel de aluminio

    Paso 1:

    Una vez colocada la caja grande bocabajo, colocar la
    caja pequeña centrada sobre la cara posterior de la
    caja grande y marcar la silueta que hace sobre ella.
    Cortar con un cúter el fondo de la caja grande por las
    líneas marcadas de manera que la caja pequeña se
    pueda introducir en la grande quedando una cámara
    de aire entre las paredes de los dos cajas de al menos 4 cm.

    Paso 2:

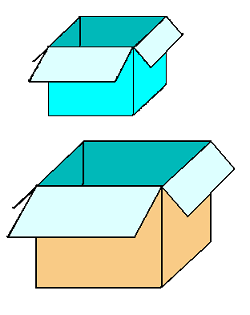

    Forrar con el pegamento y el papel de aluminio todas
    las caras interiores y exteriores de la caja pequeña y
    todas las caras interiores de la caja grande, incluidas
    las tapas y los fondos. El procedimiento consiste en
    aplicar sobre la superficie de cartón previamente encolado
    la lámina de papel de aluminio y alisar con un paño
    para evitar que queden arrugas. No importa sin quedan
    algunas arrugas,

    Paso 3:

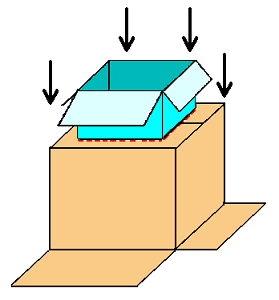

    Introducir la caja pequeña en el agujero que hicimos
    en la caja grande. Ha de quedar ajustada en la entrada
    la caja pequeña en la caja grande.

    Paso 4:

    Cortar el sobrante de las tapas de la caja pequeña para
    que ajusten con las paredes de la caja grande. Pegar
    estas tapas en la caja grande.

    Paso 5:

    Introducir una bandeja o lámina de color negro mate
    en el fondo interior de la caja pequeña. Se puede
    emplear, por ejemplo, las bandejas desechables de
    aluminio fino flexible que venden en los supermercados
    pintada de negro.

    Esta superficie metálica hará las veces de absorvedor
    transformando la radiación solar en energía calorífica.

    Paso 6:

    Colocar la caja del horno ( la caja grande) boca
    arriba y rellenar el espacio entre las paredes de
    las dos cajas con las bolitas de unicel. Sirve también
    cualquier otro material que sea aislante térmico
    (planchas de unicel, lana de roca.etc). Una vez
    rellenados todos los huecos, cerrar las tapas con
    cinta adhesiva.

    Este aislante térmico sirve para que no se disperse
    el calor que se ha contentrado en el interior del horno.

    Paso 7:

    Para confeccionar la tapa se utilizar la lámina de
    cartón marcando sobre ella los bordes exteriores
    e interiores de las paredes del horno.

    Se dobla y corta como aparece en el dibujo formando
    una tapa que ajuste con el horno y dejando a su vez
    una tapa abatible.

    Forrar la tapa abatible con papel de aluminio por su
    parte interna .Pegar el plástico transparente en la
    cara interior de la tapa.. Esta tapa abatible no dará
    acceso al interior del horno, sólo permitirá una vez
    retirada que entre la luz atravesando la lámina de
    plástico transparente colocada en la parte interna de
    la tapa. Con la colocación de la lámina de plástico se
    consigue el efecto invernadero en el interior del horno.

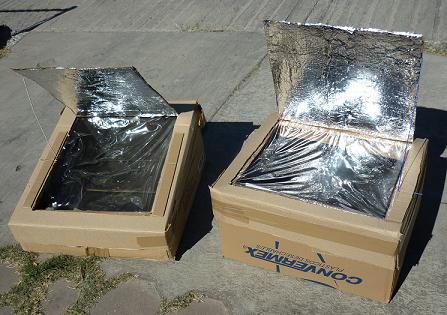

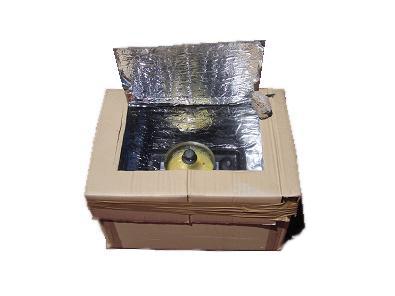

    Resultado Final !




    NOTA:

    PARA COCINAR ES NECESARIO USAR OLLAS CON
    TAPA TRANSPARENTE
    HAY UNA DIFERENCIA IMPORTANTE SI SE USAN
    OLLAS DISTINTAS




    [​IMG]

  2. Re: ................... Hornos Solares .....con material reciclado !!!!!!

    Voy a comparar el tuyo con el mío, a ver si modificándole algo puedo hacer que suba más la temperatura. No sé por qué acá en Córdoba no calienta lo suficiente. Cuando vivía en Bs. As., tenía uno en el que hacía de todo: pollo con papas, tortas, pizzas, lo que quisiera.

  3. Re: ................... Hornos Solares .....con material reciclado !!!!!!

    Roberto, qué interesante ese horno. Donde vivo hay muchas horas de sol y como no hay gasoducto (a pesar de las promesas, mejor no sigo hablando), el gas envasado es muy caro. Voy a estudiarlo y quizá pueda hacer uno. Luego te cuento. Saludos, Abuelena :5-okey:

  4. Delfinio

    Delfinio Aldeano planetario

    Mensajes:
    1.145
    Re: ................... Hornos Solares .....con material reciclado !!!!!!

    Holas, :happy:

    Muy buen información, Roberto Daniken, :5-okey: . En la que yo tengo, que también es de fabricación casera, preparo desde té verde hasta bollos, :smile: ... Aquí os dejo una receta de estupendas magdalenas solares para que os animeis a practicar la cocina solar (y sin emitir un gramo de CO2 a la atmósfera, :happy: )



    Por aquí teneis un monton de modelos de hornos solares de fabricación casera que os pueden inspirar, :happy: : http://www.terra.org/html/s/sol/cocina/directorio/search.php?fam=1


    Fraternidad, Armonía y Sentido del Humor

    :jardinero:

    "Cambia el Chip... Piensa en Verde"

  5. Re: ................... Hornos Solares .....con material reciclado !!!!!!

    Buenísimo el enlace que mandaste. Gracias.:icon_cool:

  6. carin@

    carin@

    Mensajes:
    1.492
    Ubicación:
    tigre-bs as-argentina
    Re: ................... Hornos Solares .....con material reciclado !!!!!!

    ROBERTO,DELFINIO...QUEDE IMPRESIONADA X LO FACIL DEL PROSESO DE ARMADO DE LAS COCINAS,ME PARECE Q ME HAGO UN TIEMPO,CONSIGO LAS COSAS Y ME HAGO UNA...:beso:

  7. Roberto Daniken

    Roberto Daniken ciudad

    Mensajes:
    434
    Ubicación:
    Ciudad de México
    Re: ................... Hornos Solares .....con material reciclado !!!!!!

    excelente la receta es de las pocas que se pueden ver
    en youtube Tenes mas ?:happy:

  8. Delfinio

    Delfinio Aldeano planetario

    Mensajes:
    1.145
    Re: ................... Hornos Solares .....con material reciclado !!!!!!

    Hola chic@s, :razz:

    Pues sí.... :smile:... aquí tenemos un buen número:

    -PATATAS CON PIMENTÓN
    -PASTEL DE MANZANA
    -PAN
    -TORTILLA DE PAPAS O ESPAÑOLA
    -QUICHE
    -SOPA DE LENTEJAS
    -MANZANA DESHIDRATADA
    -TAJÍN DE POLLO
    -CUERNOS DE GACELA
    -QUESADA PASIEGA
    -TOMATES RELLENOS


    http://www.sitiosolar.com/recetario/Recetas horno solar.htm

    No vienen en video pero las fotos son muy explicativas, :happy:

    Buen provecho solar, :69comiendo: :cervezas:


    Fraternidad, Armonía y Sentido del Humor

    :jardinero:

    "Cambia el Chip... Piensa en Verde"

  9. Re: ................... Hornos Solares .....con material reciclado !!!!!!

    Hola nueveamente. Estuve comparando mi horno con el que describe al comienzo. El mío tiene el interior negro en vez de tener papel de aluminio. ¿Será eso lo que hace que no alcance temperatura suficiente? ¡Sin embargo, el que tenía en Bs. As. Era así y funcionaba!
    ¿Qué saben respecto de ponerle vidrio doble? ¿Vale la pena? ¿Saben de algún dato técnico en relación a la temperatura y el doble vidrio?

  10. Re: ................... Hornos Solares .....con material reciclado !!!!!!

    Hola! Hay un aspecto del uso del horno solar que no es comentado en ninguna parte, y que considero muy importante para zonas donde hace mucho calor, como ahora en mi región, con una sensación térmica de 40º C. Se trata de usar el horno solar, con las ventajas conocidas de ahorro de combustible, evitar el uso de comb. fósiles, no emitir CO2 a la atmósfera, etc. La GRAN ventaja que noto es la de no encender un horno convencional dentro de la casa. Cada vez que lo hacemos, aumenta la temperatura de las habitaciones a tal extremo que generalmente evitamos el uso del horno, o cuando lo usamos, gastamos mucha energía para enfriar la casa!:icon_rolleyes:

    Saludos, Abuelena :razz:

  11. Delfinio

    Delfinio Aldeano planetario

    Mensajes:
    1.145
    Re: ................... Hornos Solares .....con material reciclado !!!!!!

    Feliz Navidad, chic@s solares, :happy:

    En relación a las preguntas que plantea Maria Nieves Acero, decir que el color negro es el color que mas absorbe el calor que portan los rayos solares, por lo tanto ese es el color que debe estar en el interior de un horno solar...
    En el gráfico que nos puso Roberto al principio, el papel de aluminio va en los reflectores externos, los marcados con el número 2, para que actuen a modo de espejo y reflejen los rayos solares hacia el interior:
    [​IMG]

    Sobre el vidrio doble, su inconveniente es que deja penetrar un poquito menos de radiación solar que el vidrio simple pero su ventaja es que retiene mucha mayor cantidad de calor en el interior del horno solar...

    Buen provecho solar, :happy:

  12. Re: ................... Hornos Solares .....con material reciclado !!!!!!

    Gracias por responder. Voy a probar poner más cantidad de comida y si no piedras para ver si es cierto que levanta más temperatura. Y al vidrio doble le tengo ganas. Lástima que es tan caro.

  13. Roberto Daniken

    Roberto Daniken ciudad

    Mensajes:
    434
    Ubicación:
    Ciudad de México
    Re: ................... Hornos Solares .....con material reciclado !!!!!!



    Hola a todos :5-okey:

    En mi opinion el horno solar es simple

    al exponer al sol :sol-brillante: un trasto de color negro
    este eleva su temperatura
    considerablemente


    ahora el secreto siguiente es
    aislar el trasto, para que no pierda el calor


    como aislante se puede usar carton, papel,
    para el modelo con material reciclado


    A La pregunta de Maria Nieves
    aqui hay dos opciones:

    1- usar una olla contenedora de color negro
    con tapa hermetica transparente
    de buen tamaño.
    como la de la imagen o mas grande.

    2- o usar en las paredes del horno metal aunque
    no sea de color negro (en el caso que el horno sea mucho mayor
    que la olla donde cocinas )



    un detalle interesante es usar
    una olla con tapa de vidrio
    es como agregar "otro horno"
    en el horno solar y por ultimo las
    paredes laterales internas del horno
    forradlas con papel aluminio o
    usar placas metalicas.

    en el fondo vendría bien una placa
    de metal de color oscuro. probad.
    saludos

  14. Re: ................... Hornos Solares .....con material reciclado !!!!!!

    Gracias por los consejos.
    Les cuento: El interior del horno es de metal y está pintado de negro. Voy a probar ponerle papel alumnio en los laterales.
    Eso de la olla, lo voy a probar para hacer algo hervido. Creo que en el caso de un bizcochuelo o galletitas no funcionará porque se me ocurre que se humedecerían.
    Aunque , ahora que lo pienso, en las ollas Essen se hacen tortas y hay que taparlas..., no así las galletitas.
    Trataré de sacar fotos y mandarlas así ven el horno.

  15. Re: ................... Hornos Solares .....con material reciclado !!!!!!

    Así es el horno, cerrado.
    [​IMG]

    Acá se ve abierto. Tiene unas varillas a los costados para graduar la abertura de la tapa.
    [​IMG]

    Esta es la puerta trasera por donde se ingresa la comida.
    [​IMG]

    Y acá se ve, aunque muy borroso, el telgopor que aisla todo, incluso la puerta de atrás.
    [​IMG]

    Miren y opinen, que serán bien recibidas las sugerencias.
