Configurar electrovalvula maestra (césped)

Buenos días,

Antes de nada me presento, Soy Jose y publique algún post en el foro antiguo, para la plantación de césped por tepes e instalación de riego. Más o menos todo fue bien, pero ahora tengo un problemilla con el riego y me gustaría colocar una electrovalvula maestra para evitar fugas de agua.

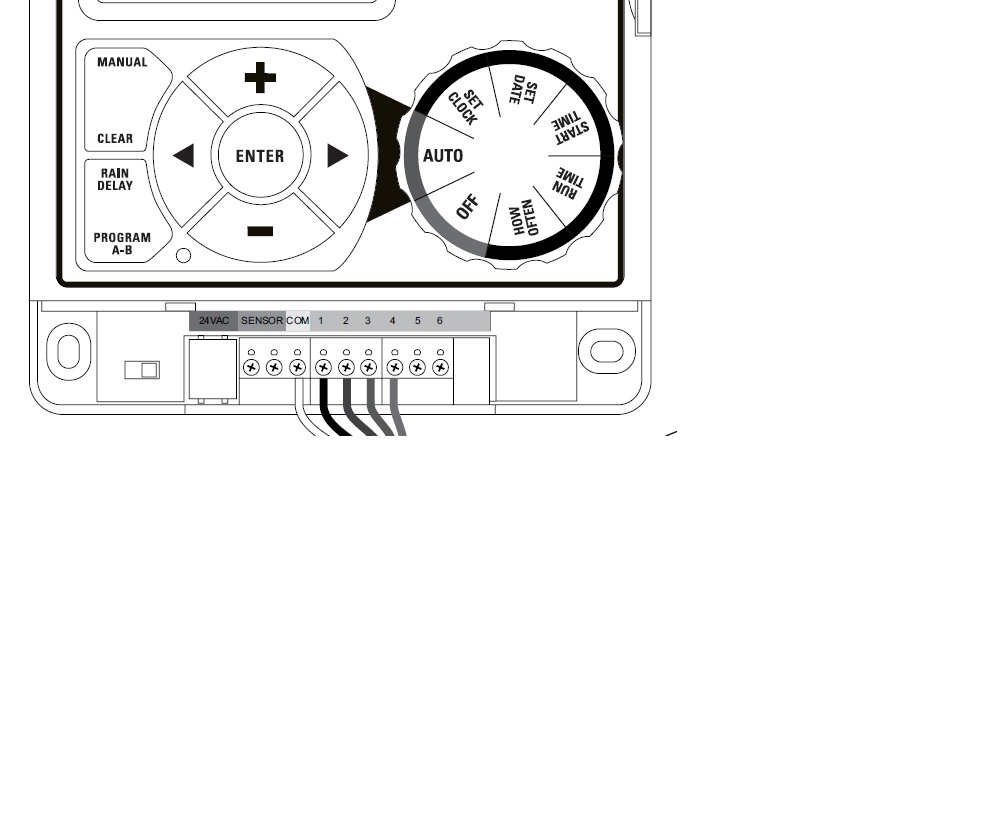

He buscado un poco por internet y no estoy seguro sobre si el programador que tengo lo permite, por eso solicito vuestra ayuda. El programador es el ORBIT Pocket Star Ultima. 4 estaciones, os adjunto un plano con las conexiones:




Muchas gracias.

Un saludo.



Según el esquema no tiene conexión ni de "master" ni de "pump ", ni de maestra ni de bomba.



Gracias Monstruoscharlie,

¿entonces la única solución pasa por cambiar el programador?
¿Se te ocurre alguna otra forma de montarlo sin cambiar programador?

Gracias



Pues no, sencillamente no se puede.



hola

abria una opcion pero a lo mejor te sale mas cara q cambiar el programador, tendrias q ver precios

seria conectar un rele en paralelo con cada electrovalvula de cada sector, y alimentar a traves de los reles la electrovalvula maestra, por un contacto abierto de cada rele

tampoco tengo claro q la salida del programador soporte la carga de dos electrovalvulas y el rele


saludos



Gracias Nic,

Yo no se mucho de electrónica, pero suena complicado y si el precio va a ser parecido a un nuevo programador... quizas sea mas sencillo cambiar el programador. Que lastima, no tiene ni un año.

Podrías recomendarme uno sencillo para cuatro estaciones que soportase la electrovalvula maestra.

Gracias.
Saludos.



hola

he estado mirando precios y no te vale la pena, he visto tu programador y vale sobre 43 euros

http://riegojardin.com/tienda/programador-de-riego-orbit/

sobre lo q te había comentado cada rele vale sobre 6 euros

http://www.automation24.es/conmutac..._shopping_ES&gclid=CJLCndHPrcUCFUblwgod3SQAOA

luego te aria falta una caja estanca, racores de salida, cable, el cableado q tendrias q hacer no es compricado

no te puedo decir sobre un programador

saludos



Por mi experiencia en programadores, pon un rain bird o hunter, por norma general disfrutaras de largos años sin problemas,
Cajas estancas...si el programador es de interior, ( la mayoria de 24v) y se coloca bajo techo (garajes bodejas..etc ) no es conveniente poner ninguna caja estanca, pues se producen condensaciones que acaban prematuramente con la vida del aparato,



hola

si tienes el programador en un lugar q no sea a la intemperie, mejor, asi no te hace falta q la caja sea estanca, la caja es para los reles, sera algo mas barata

saludos



Hola,

Me da un poco de pereza, pq. el programador que tengo esta nuevo (menos de 1 año), pero buscare un nuevo programador que tenga esta función. Seguire tu recomendación y colocare un rain bird o hunter.

Gracias



Hola,

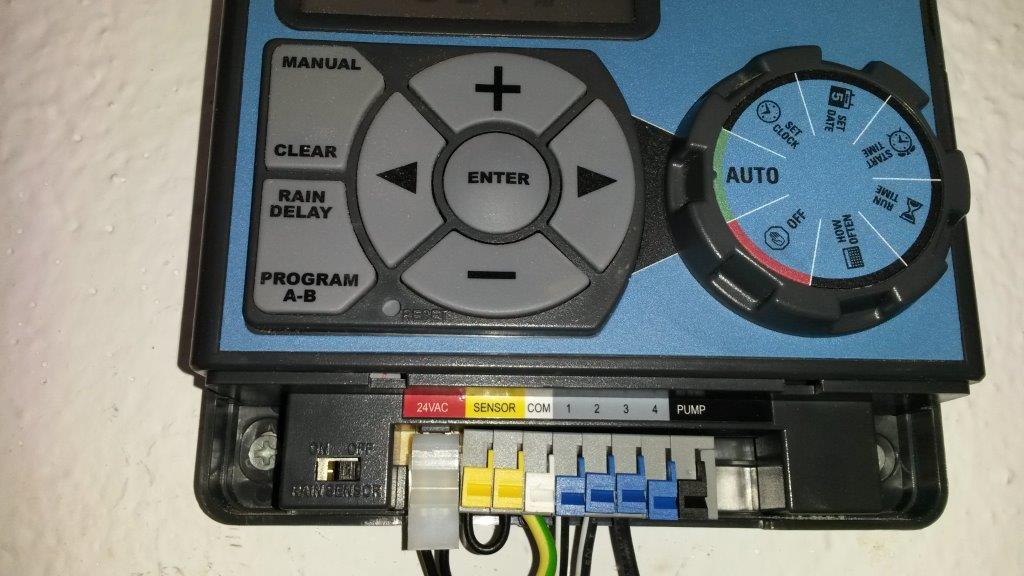

Este fin de semana estuve mirando las conexiones del programador (por otro problemilla que tenia) y parece que no se ciñe al manual. Hay una conexión que se llama "PUMP".

¿Puedo conectar a esta conexión la electroválvula maestra?
Si quisiera cionectarlo al grupo de presión ¿Como se haría? Entiendo que no se puede conectar directamente, ¿verdad?

Gracias por vuestra ayuda.

Un saludo.



Teniendo en cuenta que pump es bomba en ingles lo tienes resuelto.

Lo que yo haría (que es como lo tengo):
- Moto bomba con arranque automático (que arranque por cambio de presión de agua) siempre enchufada la válvula maestra antes de la bomba y conectada al conector PUMP (siempre se activa). y los conectores 1, 2, 3, 4 para cada zona.

Un saludo,



Buenos días trompe,

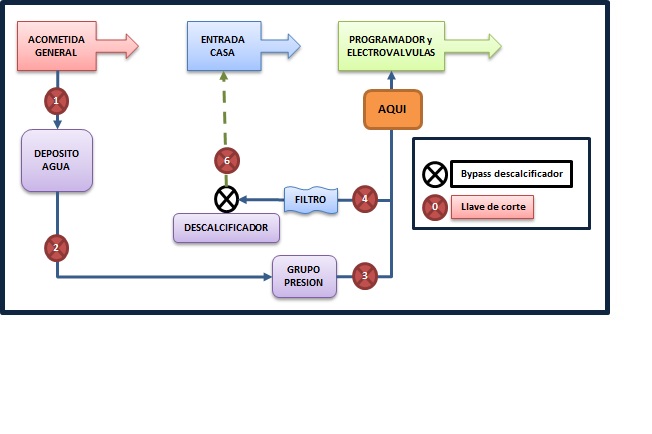

Hola El grupo de presión es compartido para el riego y la casa, por lo que no puedo poner la valvula maestra antes de el. Te adjunto un planito básico de la instalación, entiendo que la válvula maestra debería colocarse donde está la etiqueta "aquí". ¿Es correcto?



Gracias por tu ayuda.
Un saludo.



Joder aver si sois mas especificos, que podeis llevar a confusion a mucha gente.
Pum = es la conexion standar de la bomba, PERO OJO.... no es lo mismo que master , valvula maestra.
Puedes conectar una bomba ( 220 o 380 v) a un programador, (24V) pero necesitaras un rele y un contactor y lo que conseguiras es que la bomba funcione SOLO CUANDO ESTE FUNCIONANDO EL PROGRAMADOR.
Tiene sus ventajas y sus inconvenientes, siempre que se conecta asi, hay que asegurarse el suministro o bien tener un cuadro de proteccion de la bomba por que esta funcionara DURANTE TODO EL TIEMPO QUE DUREN LAS ESTACIONES DE RIEGO, haya agua o no, este una valvula cerrada por error o no..etc.
Los sistemas presurizados,( los calderines y press control) se conectan a la red electrica directamente y se ponen en funcionamiento por diferencia de presion...(el programador no actua sobre ellos) , ademas que cada uno de ellos tiene ventajas o inconvenientes dependiendo del tipo de instalacion,
Los presscontrol solo "cortan" A LA MAXIMA PRESION QUE DA LA BOMBA, pero solo son capaces de soportar 10 bares como norma general de presion,
se dan casos en instalaciones con bombas multicelurares que literalmente los revientan dejando desgobernada la instalacion.

AUNQUE EN UN PRINCIPIO UN SELENOIDE PUEDA AGUANTAR EN PUMP, MAS TARDE O MAS TEMPRANO VA A FALLAR, (LA SALIDA PUMP NO TIENE LAS MISMAS CARACTERISTICAS ELECTRICAS QUE LA MASTER) POR LA MISMA RAZON QUE NO ES IGUAL ALIMENTAR UN RELE QUE AUN SELENOIDE



hola

no te he llegado a entender del todo mounstruoscharli , segun tu la salida pump es de 24 v, y se conecta al mismo tiempo q cuando empieza el ciclo de riego de las electrovalvulas, es asi ?

pues entonces serrano lo tiene facll , seria conectar una electrovalvula maestra antes de las de riego, no ?

los grupos de presion deverian con bonba de pozo tener ya sus protecciones, como sondas de nivel, y los grupos de presion los presostatos , y valvulas de seguridad, pero todo eso no le hace falta tocarlo

como a puesto en el plano su posicion es de la etiqueta AQUI

saludos
