Reciclado de aceite usado - Biodiesel

Tema en 'Reciclaje y vida ecológica' comenzado por OS CASTROS, 27/6/08.

  1. ammm

    ammm

    Mensajes:
    9
    Hola compañeros! Ya estoy acabando examenes (castastroficos, por cierto), y queria empezar a plantearme la construccion del reactor de biodiesel.
    Tengo un barril de cerveza de 50l de heineken(que por cierto, esta boquilla no la se abrir), y dos barriles metalicos a los que les voy a hacer un fondo conico, y haciendo uso de la sabiduria de Os Castros, forrare de vinilester.
    Llaves y bombas, ya he visto que mas que dificil de encontrar es caro.

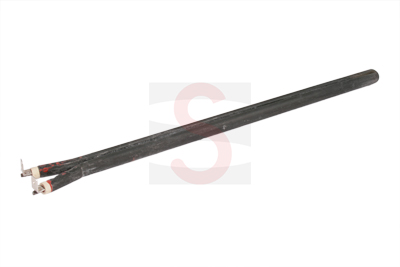

    Mi pregunta viene acerca de las resistencias calentadoras. No se exactamente que comprar. La idea seria encontrar una que tuviese vaina en acero inxodable, y soldarla al propio deposito, o atornillarla con un racor y una buena junta o araldit. Pero las que veo, a precio asequible son de este tipo:

    Y por tanto sin vaina, ni rosca.

    Que tipo de resistencia estais usando vosotros?

    Un saludo desde Bilbao!

    Por cierto, no se si recordareis mis problemas con los pequeños lotes experimentales que hice. No habia manera de que quedasen completamente cristalinos. Pues ya decubri el problema. Al calentarlos, se ponian completamente cristalinos, pero al enfriarse, se ponian turbios. A que no adivinais como los calentaba? Al baño maria, y para colmo dejaba el frasco una vez apagado el fuego, para aprovechar el calor residual en el agua. Menos mal que se recomienda hacerlo en condiciones de humedad ambiental baja, que yo lo estaba haciendo al 100%. Con la ultima muestra, la calente hasta 65ºC al baño maria, y una vez alcanzados, lo saque del agua, y lo deje encima de una estufa(lejos de la cocina) para que se fuese enfriando lentamente sin presecia de agua, y es resultado fue este(perdonaz por la calidad de la imagen):
    [​IMG]

  2. mantxego

    mantxego

    Mensajes:
    110
    Ubicación:
    Zona de Albacete
    Hola Ammm, buenas noches. Yo tengo pedidos dos cartuchos calefactores, de 2000w que son de A/Inox. El precio creo recordar que andaba por los 25€ cada uno, más o menos. Luego estaba la posibilidad de que llevaran termostato incorporado y subían hasta los 40€ aproximadamente.
    Espero te haya servido.

  3. ammm

    ammm

    Mensajes:
    9
    Hola mantxego,
    muchas gracias por contestar. Esa es mas o menos la idea que tenia. Donde las has pedido? A algun almacen de alguna "profesion" en concreto?

    Un saludo

  4. OS CASTROS

    OS CASTROS o tolo do taper

    Hola

    ammm, me alegro de que al final el problema del secado sólo haya sido ése. Creo que están las fotos por el tema, yo uso de los dos tipos de resistencias. De la que tú pones uso una para el secado del aceite cuando no tengo tiempo de atender el quemador de BD y la compré en una tienda de repuestos de electrodomésticos por 10€. En vez de ser tan afilada la preferí más ancha para calentar menos puntualmente.

    Los cartuchos calefactores que cita mantxego van fabulosos pero con el problema de que tienen tal densidad de calor que si los utilizas en parado y sin regulador empezarás a oir pequeñas y cada vez mayores explosiones, salvo que sea agua, y estoy hablando de cartuchos de 1000W. Con el de 2kW, el regulador será totalmente indispensable siendo recomendable situarlo lo más cerca del fondo y la salida que sea posible para asegurar una buena circulación del líquido a su alrededor.

    Podemos pensar que simplemente disminuyendo su potencia con el regulador está todo resuelto cuando trabajamos en parado pero debido a su alta densidad, habrá que atenuarlos tanto que si vamos a usarlos mayormente en este modo veremos que van mucho mejor los del otro tipo.

    Los cartuchos los encuentras por internet o en tiendas/almacenes de electricidad medianamente potentes.

    Saludos.

  5. mantxego

    mantxego

    Mensajes:
    110
    Ubicación:
    Zona de Albacete
    Hola de nuevo, efectivamente los cartuchos los tengo pedidos en una empresa de instalaciones electricas, donde yo trabajaba antes. Lo que yo indicaba que llevaban los caros, es el termostato, no reguladores como dice Os Castros. Con respecto al regulador, ya tenia pensado ponerlos, tal y como el amigo Terrazocultor nos explicaba, simplemente para más seguridad y evitando así chispas. De todas formas, aún usando el regulador, llegaría un momento en que la potencia estaría al máximo y aquí me preocupa eso de las pequeñas explosiones. A qué son debidas? si es por el agua no hay problema porque la estará evaporando, pero si no es así, cual es el motivo, Os Castros?
    Dices que con 10€ e hicist con una? jolines, voy a tener que ir a anular el pedido y buscar algo parecido, jejejejeje, que con el precio de una, tengo para las dos. La tercera que necesito, la voy intentar sacar de un termo electrico y que pondré en el primer depósito, donde acumulo el aceite directamente del bar.
    Nada, que mañana mismo voy a ver el tema, que me has dejado preocupado :smile:
    :5-okey:

  6. OS CASTROS

    OS CASTROS o tolo do taper

    Hola mantxego, como decía la de 10€ es una resistencia común de lavadora, los cartuchos que tienes encargados están muy bien de precio. Hay un parámetro muy a tener en cuenta que es la densidad de potencia de los calefactores que no es más que la relación potencia/superficie calefactora y en los cartuchos es muy elevada generándose temperaturas que provocan pequeñas deflagraciones que irán en aumento haciendo temblar todo el reactor, esto lo afirmo por experiencia propia.

    Uno de mis cartuchos es de 640W y ya acusa ese defecto que aumenta con la potencia si no aumenta en proporción mayor el tamaño. Con el agua apenas pasa debido a su menor densidad y viscosidad de forma que la corriente que el propio calor genera es mayor en este medio pero provocará que el agua en contacto con la resistencia hierva y se evapore, creando sobrepresiones en tanques herméticos. Si no le damos una circulación añadida al aceite comenzará a quemarse al contacto y oiremos las pequeñas deflagraciones de la combustión que si no las cortamos a tiempo pueden tener peores consecuencias.

    Pero no hay de que preocuparse teniendo un regulador y la bomba en marcha. En mi reactor un primer interruptor maneja la bomba y da corriente al segundo interruptor que maneja el cartucho de forma que éste sólo calienta si los dos están activados, es decir, con la bomba en marcha para evitar despistes con consecuencias. De todas formas, para una misma potencia hay cartuchos de diferentes tamaños variando la densidad de potencia y los efectos adversos.

    El tanque del aceite y el de lavado (antes se me olvidó mencionarlo) llevan resistencias de electrodoméstico porque en el caso de necesitar usarlas mayormente se haría sin circulación inicial y desligadas de las bombas. Normalmente las busco con una buena superficie, de un par de eses como mínimo.

    Saludos.

  7. mantxego

    mantxego

    Mensajes:
    110
    Ubicación:
    Zona de Albacete
    Gracias amigo, lo que no he visto en las caracteristicas del cartucho, es la densidad, es decir, los W por metro o cmt. Entonces deduzco de lo que dices, que lo mejor es tener cartuchos con poca densidad, vamos, que tengan pocos W por cmt y asi necesitar más superficie de resistencia, no?
    Mi idea es la siguiente, en un primer bidón, voy depositando y filtrando el aceite, hasta que lo llene, despues le conecto la resistencia que tengo del termo, para evaporar el agua, entonces saco por debajo un poquito para que salga lo poco que se haya acumulado y posteriormente conecto una bomba y lo transvaso al reactor, a tener en cuenta que el trasvase lo haré con el aceite caliente, por lo que el cartucho que pondré al reactor, solo tiene la misión de mantener los 55 ºC necesarios para la reacción. Entonces digo yo, que igual no son necesarios 2000W y me puedo arreglar con 1000W y con baja densidad, para minimizar al máximo el efecto que dices produce. De todas formas, tambien voy a hacer lo que dices, que el reactor esté agitando constantemente, tanto en el transvase, como después para que se haga la reacción. Otra duda es que si pongo un regulador, igual que tú tienes puesto, necesitaré bajar la potencia para evitar esas explosiones, pero por contra necesitaría mucho más tiempo de funcionamiento para calentar la masa líquida, con el consiguiente gasto energético.
    Te agradecería tu consejo sobre las resisrtencias, porque aún no me las han traido y puedo cambiarlos por otro modelo.

  8. Dragonsol

    Dragonsol

    Mensajes:
    2
    Buenas a todos. He encontrado otra manera de hacer biodiesel y era para compartirla con vosotros. Nosé si ya lo sabréis, aún asi os lo comento.

    Hay otro sistema de hacer biodiesel haciendo que el metanol esté en fase de fluido supercrítico. aqui una explicación de lo que es.
    http://es.wikipedia.org/wiki/Fluido_supercrítico

    Cuales son las ventajas de este método?.
    - NO NECESITAS CATALIZADOR: Por lo que ya es un ahorro el no tener que comprar el KOH o el NaOH.
    - No hay que separar el catalizador (Porque no hay)
    - No se forman jabones
    - No hay que hacer la etapa de separación ni purificación.

    Todo esto con el ahorro económico que conlleva.

    El punto negativo de todo esto (sobre este proceso apenas hay nada de información, tendré que buscar en inglés) es que hay que trabajar a altas temperaturas y altas presiones. No se cuanto, pero si miramos el diagrama de flujo está claro que tendremos que trabajar a 200 y pico grados y a altas presiones, lo que supondrá encontrar todos los aparatos necesarios para ello.

    EDIT: Nada ni en broma... Pensaba que los "calculos" a ojo me había pasado, pero son incluso mayores. Hacen falta unos 300 grados y entre 100 y 400 atmósferas, así que como que se va del alcance, no por el precio de la luz para ello (que es igual o menor) sino por lo obvio... Un saludo. PD: Si alguien sabe de empresas españolas que vendan todo ya hecho avisad, solo he visto una por el momento.

  9. mantxego

    mantxego

    Mensajes:
    110
    Ubicación:
    Zona de Albacete
    Hola Dragonsol, si miras en todas las páginas de este manual, verás que ya se expuso el tema que comentas, realmente es como dices, pero tambien es cierta la parte negativa. Son presiones y temperaturas demasiado altas que conllevarían a que nuestros reactores fuesen aún mas fuertes de lo que ya son, y teniendo en cuenta que el A/Inox 316 de 3 o 5 mm ya es carísimo, imagina sin encima tenemos que aumentarle mas grosor. Por si fuera poco hay que tener muy en cuenta que cualquier accidente con un reactor que tenga en su interior enormes presiones y temperaturas, buffffff. Esto es lo que, de momento, nos ha llevado a deshechar este método de trabajo. Ten en cuenta que nuestro fin es producir biodiesel para consumo propio, y para ello no vamos a arriesgarnos.
    De todas formas, se agradece la idea de ayudar, que siempre habrá alguien que pruebe.
    Saludos

  10. machuki19

    machuki19 la muerte del capitalismo

    Mensajes:
    448
    Ubicación:
    cadiz
    y si pasais el aceite caliente a 70 grados al reactor aislado con lana de roca o lana natural? como dice terrazo, la inercia termica del aceite dura bastante... creo que no hara falta la resistencia en el tanque, pero yo todavia no lo tengo montado, es mas llevo un mes que tengo que recojer los barriles de cerveza soldados, pero no tengo dinero... otra cosa amigo ammh dices que no puedes desenroscar los barriles! es muy facil: coje una llave bocapato las metes entres la goma pegas el pellizco y desenroscas y sale el interior una vez lo hayas desenroscado pdras desenroscar la boca del barril, pero de todos modos puedes verlo en youtube, yo corte la boca a un barril hasta ver el video, ya los demas los desmonte segun el video. Saludos amigos

  11. OS CASTROS

    OS CASTROS o tolo do taper

    Hola,

    machuki19, ese método es precisamente el que uso y exactamente a esa temperatura porque es la máxima que recomienda el fabricante de las bombas. El aislamiento es vital para mantener el calor y no ver restringida la producción al verano, aunque es lo ideal.

    Aún en invierno raro es que necesite usar calor extra en el reactor pero no por ello aconsejaría el prescindir de ellas porque cualquier imprevisto tanto personal como técnico que provoque el enfriamiento nos obligará a sacar el contenido para calentarlo y eso será catastrófico. La mezcla expuesta al ambiente absorverá humedad y tendremos muchas papeletas para una buena mahonesa aparte del trabajo extra que supone.

    mantxego, de esta forma con una de 1000W vas sobrado. Como sabrás, mi reactor está formado por tres barriles, teniendo uno de ellos un flujo de circulación del doble que los otros dos. En éste tengo el cartucho de 1000W e incluso dejando enfriar los 120l de aceite los pone a temperatura de proceso bastante rápido.

    ammm, no tengo idea de la forma de las bocas de Heineken pero precaución al abrir un barril porque puede tener presión en su interior tal y como me pasó. Me imagino que la llave que machuki19 llama boca de pato será la que conozco como Stillson y es la más adecuada si se adapta a la boca de tu barril, abajo puedes ver la del modelo de mi reactor, la pieza de la derecha, ya desmontada y separada de la válvula y el tubo interior.

    Empieza a girarla lentamente y si oyes que sale gas déjala hasta que pare, momento en que ya puedes abrirla completamente. En caso contrario puede salir disparada, junto con la llave y pillar a alguien por el medio porque suelen tener muy poca rosca, dos o tres vueltas.


    Saludos.

  12. mantxego

    mantxego

    Mensajes:
    110
    Ubicación:
    Zona de Albacete
    Eso es lo que imaginaba y por ello he anulado de momento el pedido de las resistencias, porque no caí en la cuenta que con al aceite a 70 u 80 ºC, al pasarlo al reactor conservaría la temperatura bastante tiempo. Pienso tambien que para el lavado tampoco ncesitaría 2000w ya que si la reacción la hago a 55 ºC y al acabar lo paso al depósito de lavado, sigo manteniendo temperatura. Por eso estoy de acuerdo contigo en que es necesario poner las resistencias, ya que si no pasa nada, pues no se conectan y no gastan, pero si pasa algo, pues ya las tengo y se conectan solo el tiempo necesario y con mínimo gastos energético.
    Llevo un tiempo nerviosillo porque me han dicho que esta próxima semana ya tendré el reactor y el depósito de lavado, y aún no he conseguido ls bombas a un precio económico, el depósito de acumulación de aceite no lo he podido hacer con base cónica porque ya se me iba de las manos con el dinero, por lo que he optado por uno normalito de los que gastan en los talleres, al que le pondré la resistencia, llaves de salida y filtro de tela arriba. De momento me gastaré solo unos pocos euros con las llaves. En cuanto los tenga, aún sin montar, os pondré las fotos.

  13. OS CASTROS

    OS CASTROS o tolo do taper

    Hola,

    mantxego, dado que en el tanque de secado del aceite ya lo introduces filtrado y su única misión es deshidratarlo considero un gasto innecesario el dotarlo de fondo cónico.

    Para evitar la acumulación de agua en el fondo sin evaporar le he puesto una bomba de lavadora que se conecta a la salida (fondo) recirculando el aceite (y el agua) hacia la superficie facilitando la evaporación. Gracias a ella no es necesario calentar tanto el aceite para asegurar la deshidratación.

    Hoy he visto un generador a gasoil de 4kW máx. prácticamente nuevo que me venden por 300€, a ver si me lo dejan pagar a plazos :11risotada: y dejo el quemador para la fabricación de jabón porque para la refinería me exige estar pendiente de él.

    Dragonsol, estuve tentado a intentar un supercrítico tubular pero pensándolo bien no compensa el esfuerzo y los riesgos sobre todo si el sistema actual funciona perfectamente. El agua de deshecho del proceso es mucho menos contaminante que esos cubos que se van por el desagüe con los productos de limpieza habituales así como los detergentes de lavavajillas y lavadoras. Paralelamente al cultivo de microalgas para la obtención de aceite podemos tener otra cepa para la limpieza de ese agua dado que el NaOH se utilliza para subir el Ph en los cultivos y el glicerol es un buen alimento para determinadas especies con lo que no debería haber mayor problema, reciclándola al completo.

    Saludos.

  14. mantxego

    mantxego

    Mensajes:
    110
    Ubicación:
    Zona de Albacete
    Os Castros, la conicidad del depósito de lavado es para decantar el agua con impurezas que se original con el lavado, dado que el agua pesa más que el biodiesel, despues del lavado y esperando el tiempo reglamentario, decanto el agua y ya queda el biodiesel listo para su envase. A partir de aquí y en el mismo tanque de lavado, se procedería al secado, en cuyo caso ya no hay que decantar, evidentemente. Creo que el malentendido es que has pensado que tenia un deposito para lavar y otro para secar, de lo contario no tendria sentido que tú tengas ese depósito con fondo cónico que nos enseñaste en una foto.
    Chao

  15. machuki19

    machuki19 la muerte del capitalismo

    Mensajes:
    448
    Ubicación:
    cadiz
    hola a todos, que manxego ¿en que material vas a hacer las tuberias del reactor? yo creo que las hare de acero galvanizao, sale una valvula 2 euros frente a los 10 euros que sale una de 316, total pa 500 litros al año de aceite no creo que se vayan a derretir a la primera, Saludos
