Salta a regar las zonas que no deben

Re: PROBLEMAS CON EL RIEGO

Hola

Serán el 3 y 4 ...

Una válvula maestra es una válvula que se pone por seguridad, se coloca antes que las demás electroválvulas (es decir, el agua pasa primero por la maestra y de allí a las otras). La válvula maestra se abre cuando se abre cualquiera de las otras electroválvulas, y está cerrada cuando ninguna de ellas está funcionando. Se hace así para que, si por ejemplo, una electroválvula no cierra porque esté sucia o rota, el riego se cierre.

Insistiendo con la numeración ... el cable de sale de P (el 4) debería ir a la bomba o a la válvula maestra (si hay). Si no, pues no debería haber cable y punto.

Los otros 3 cables, que deberían ir de las fases 1,2,3 a cada electroválvula.
Pero además, cada solenoide de cada electroválvula tiene otro cable, que es el común, que debería ir a la posición 3.

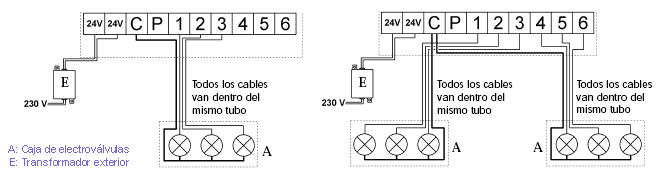

El esquema de la instalción sería como el primer dibujo (si no tienes la bomba ni válvula maestra conectada al programador)




Si tuvieras válvula maestra o bomba conectada al programador, entonces la salida P debería llevar un cable a ellas y también un común (vamos, como si hubiese una electroválvula más).


Saludos



Re: PROBLEMAS CON EL RIEGO

Hola, lo mejor que puedes hacer es desconectar todos los cables y empezar de nuevo.
1 cable de la electro válvula a una estación y el otro con el resto de las electro válvulas al común.
La bomba P .
Los cables mojados también suelen dar problemas si no están bien aislados.
Un saludo.



Re: PROBLEMAS CON EL RIEGO

Hola jzjardin

Sólo añadir algo a lo que te han dicho:

La "bomba" (el relé) se alimenta con dos cables desde el programador, uno desde P (pump) y otro desde C (common)

A la arqueta de las tres electroválvulas irán 4 cables, todas tienen dos hilos, uno lo tienen conectado todas al mismo, ese es el común y deberá conectarse también a C en el programador.
Los otros iran a 1, 2, y 3

Lo de salirte menos agua en una elctroválvula puede ser por el regulador de caudal, quizá lo has cerrado al manipularla.

Gracias y saludo
