Incubadoras: Construir una incubadora para gallinas (fotos)

marcosmileta · 19/1/13

Re: Para los que tenéis gallinas… y queréis construir una incubadora ¡¡¡NUEVAS FOTOS!

buenas me gustaria saber como son las conecsiones del motor y los final de carrera

marcosmileta · 19/1/13

Re: Para los que tenéis gallinas… y queréis construir una incubadora ¡¡¡NUEVAS FOTOS!

buenas he visto tu incubadora y es muy interesante,me podrias mandar un esquema de la conecsion de motor con los finales de carreras

64Gilito · 29/1/13

Re: Para los que tenéis gallinas… y queréis construir una incubadora ¡¡¡NUEVAS FOTOS!

Soy nuevo en el foro, por lo tanto ruego mis faltas en como se lleva esto.

He mirado y leido todo lo relacionado com la incubadora que ha presentado ppest070 las fotos preciosas yo por mi parte me he ha nimado hacer una parecida a esa y tengo algunas dudas que me gustaria que me la dijera y es lo siguiente:
si como dice que al dia 18 de incubacion los huevos lo pasa a la nacedora y esta va al fondo de la caja, ¿que pasa con el sensor de temperatura? lo baja tambien para ponerlo encima de los huevos los ultimos tres dias o lo deja donde estaban antes.
y tambien que la bandeja del agua la pone encima del volteador, me pregunto ?no se caera la bandeja o es que le pone un tablon, para estabilizar la bandeja del agua.
Y por ultimo ?que humedad y tamperatura consigues los ultimos tres dias¿
Por favor ruego me contestes por lo interesante de este tema
64Gilito

jarablanca · 20/4/13

Re: Para los que tenéis gallinas… y queréis construir una incubadora ¡¡¡NUEVAS FOTOS!

ppest070 dijo:

Hola amigos, en principio comentaros que pensaba incluir este post en “Para los que sabeis de gallinas.....” pero como es un post muy extenso, al final quedaría perdido en medio y mucha gente interesada, por lo menos en conocer el proceso, tendría complicado encontrarlo, por lo que he decidido abrir el post con este título para una mejor localización.

Vamos a intentar explicar de la manera mas sencilla posible como construir una incubadora.

Cuando yo me planteé hacerme una, me pareció una misión casi imposible, pero viendo videos, recopilando datos y con empeño, al final pude construirla.

Todo lo que explico a continuación de forma básica es susceptible de cambios o variaciones en función de los materiales disponibles o de mejoras que queramos incorporar.

Se puede hacer de madera o intentar conseguir un pequeño congelador o nevera, lo que nos evitará bastante trabajo.

El tamaño de ésta, irá en función del elemento que utilicemos para realizar el volteo automático de los huevos. Se puede aumentar el tamaño y luego acoplar el volteador.

Hay muchas maneras de hacer un volteador de huevos, en Youtube hay infinidad de videos. También se puede adquirir uno ya hecho.

También necesitaremos una resistencia de silicona (las hay de diferentes potencias y tamaños); un portalámparas, una bombilla, un termostato, ventiladores de ordenador, un motor de giraplatos de microondas (en cualquier microondas estropeado, este motor siempre funciona), dos interruptores de final de carrera (en cualquier casa de electricidad se pueden conseguir muy económicos), dos temporizadores mecánicos (también económicos), transformadores en desuso a 12 v., 6 v. e incluso cargadores de móviles o similares (para los ventiladores) y unas bandejas para poner agua y regular la humedad.

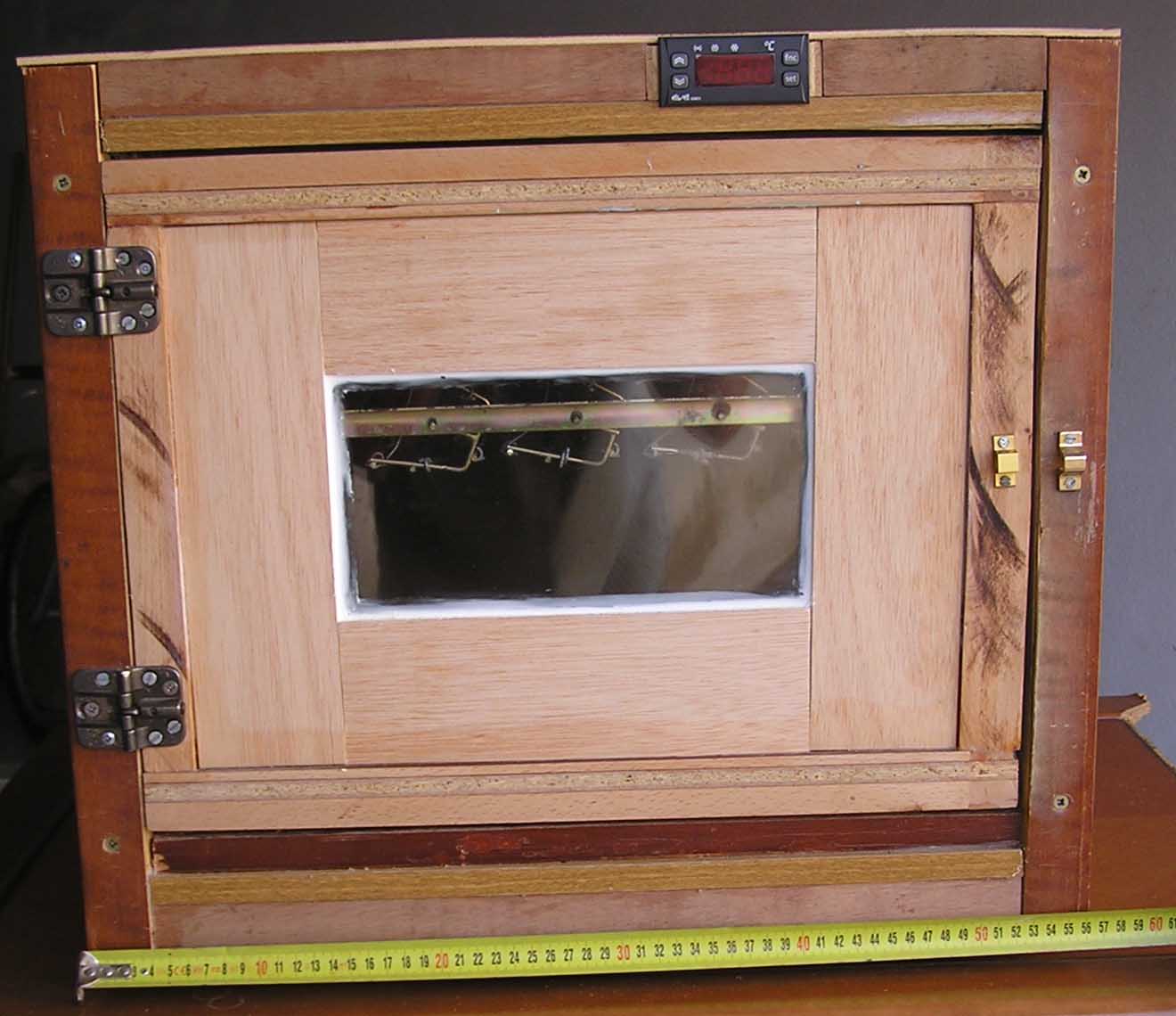

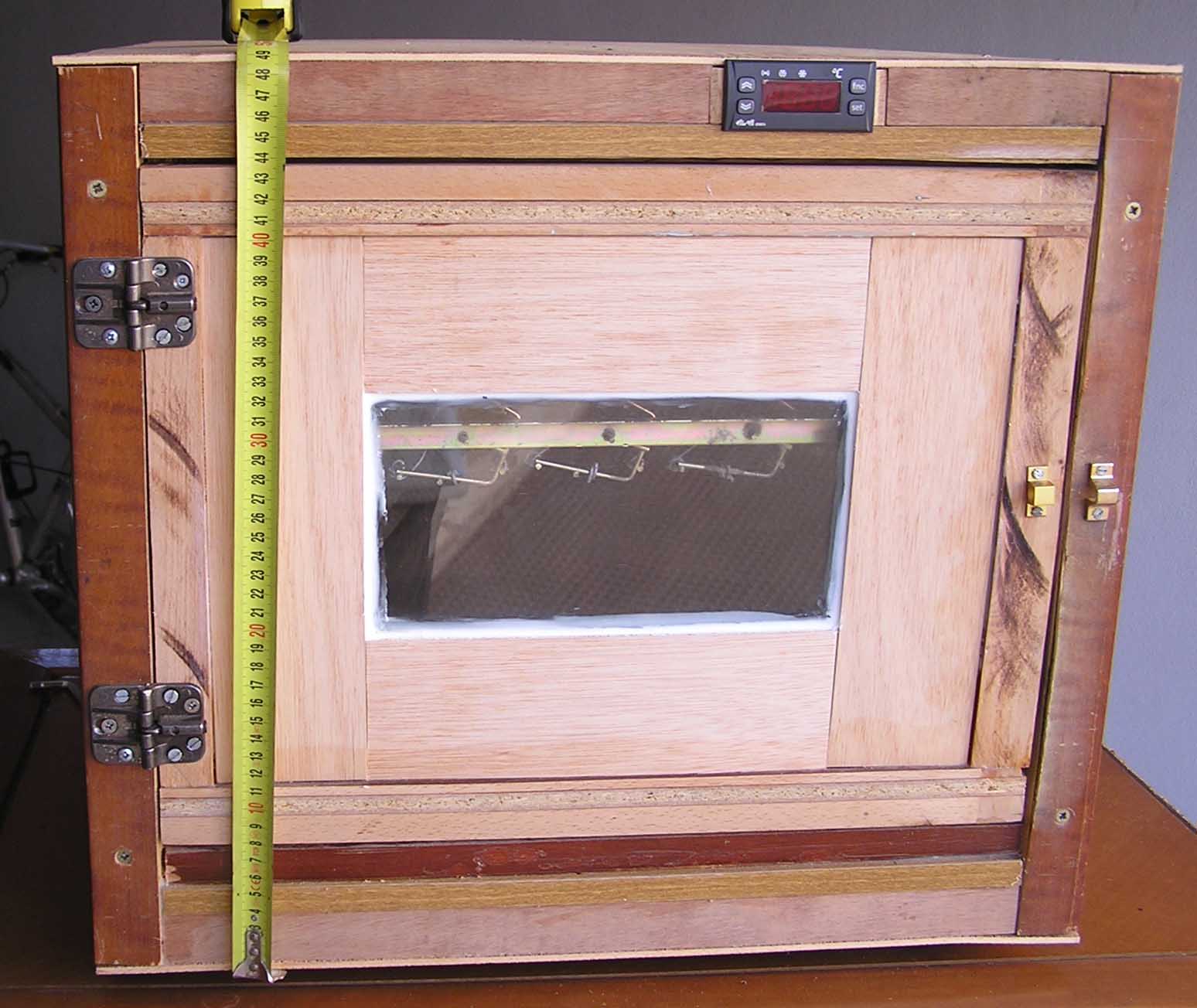

El tamaño de mi incubadora es el siguiente: ancho 56, alto 49.

FOTO 1

FOTO 2

Este tamaño vino determinado por el volteador de huevos que aparece en la siguiente imagen, que tuve la suerte de rescatar entre un montón de trastos, de una chatarrería a la que acudo de forma habitual para comprar regles, varillas de hierro, tubos, vallas, etc. para las diferentes chapuzas que hago. Acondicionarlo no me llevó mucho tiempo, por lo que encontrarlo me evitó bastante trabajo.

FOTO 3

Como se aprecia en esta imagen el interior está hecho con aglomerado de melamina de restos de piezas diferentes de 16 mm. de espesor, que posteriormente fueron forrados por la parte exterior con corcho blanco de 30 mm. (que actúa como aislante, mantiene mejor el calor y reduce el consumo) y rematado con tablero rechapado de 10 mm. en los laterales y de 5 mm. arriba y abajo.

FOTO 4

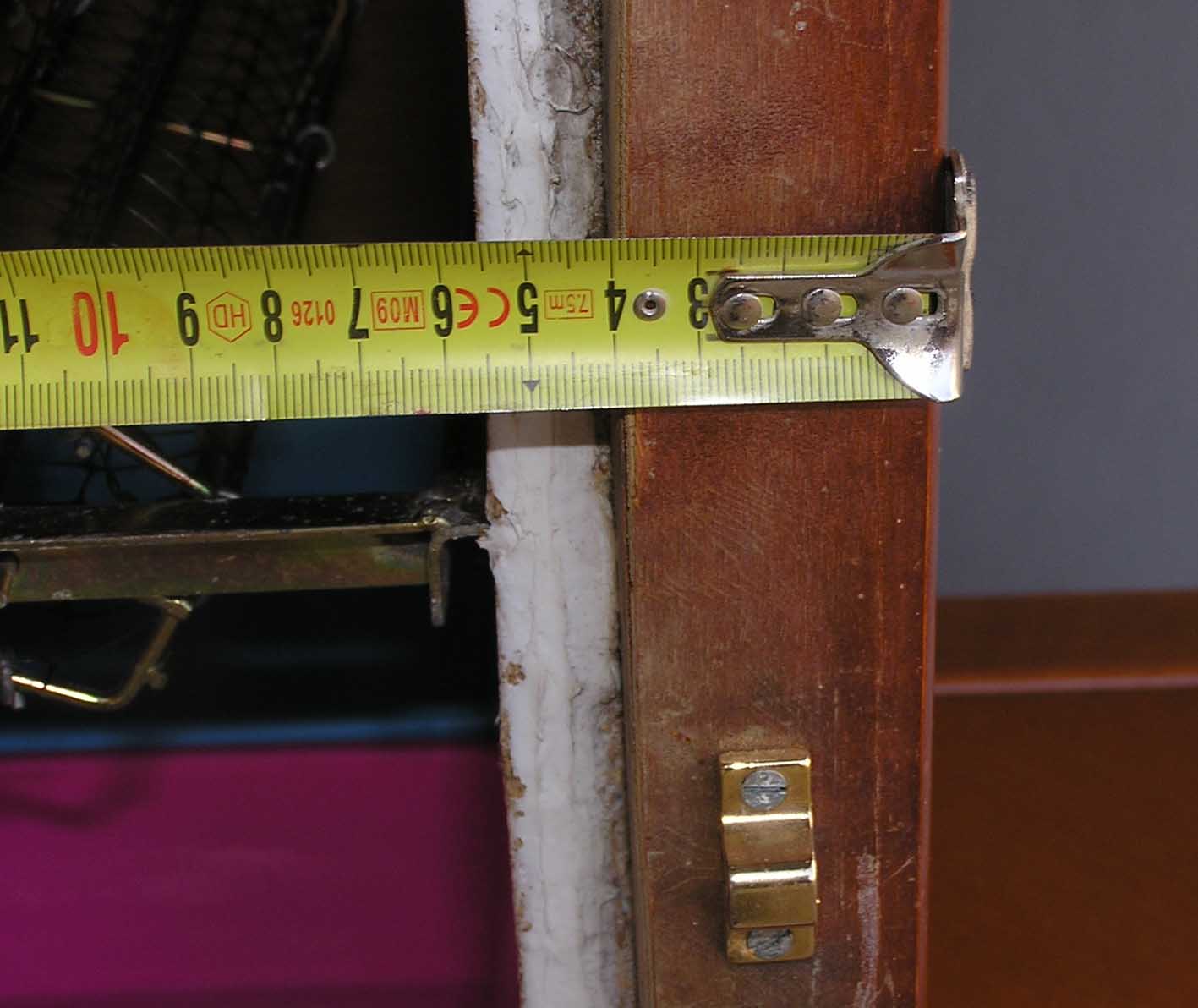

Aquí se aprecia el espesor de uno de los laterales.

FOTO 5

Puerta hecha de forma artesanal con restos de maderas y con doble cristal para observar dentro la evolución del proceso.
El cristal fue recogido de un contenedor. Se cortaron dos piezas iguales a medida y se sellaron con silicona dejando una cámara en su interior (tipo climalit) y ajustándolo luego al marco.

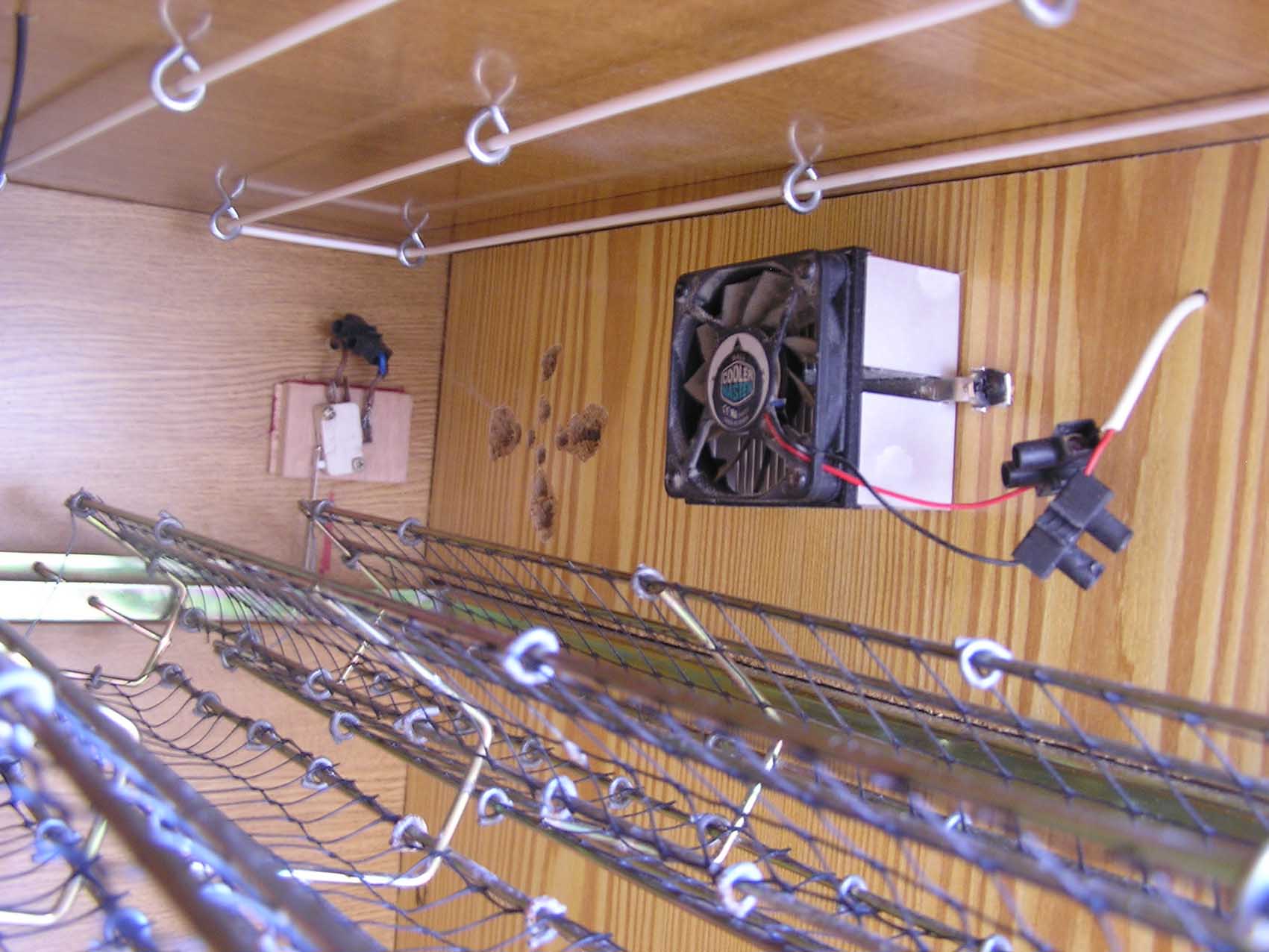

En la siguiente foto se puede apreciar la posición de 2 ventiladores (los hago funcionar con un cargador a 4,5 v). Se encuentran situados en la parte izquierda, justo un poco por encima de la altura de las bandejas, por lo que envían el flujo de aire caliente justo por encima de la lámina de agua de la bandeja o bandejas. Se puede variar la humedad acercando o retirando las bandejas a los ventiladores

FOTO 6

A continuación vemos la parte superior derecha donde tenemos un único ventilador (este funciona a mas velocidad; o sea, conectado a 12 v con un cargador que saca ese voltaje); porque es conveniente que impulse con mas fuerza el aire caliente, que tiende a acumularse en la zona alta, donde también vemos la resistencia de silicona pasada a través de unas alcayatas redondas cerradas. A la izquierda del ventilador se ven los agujeros que conectan con el disco exterior para regular la entrada de aire exterior.

FOTO 7

FOTO 8

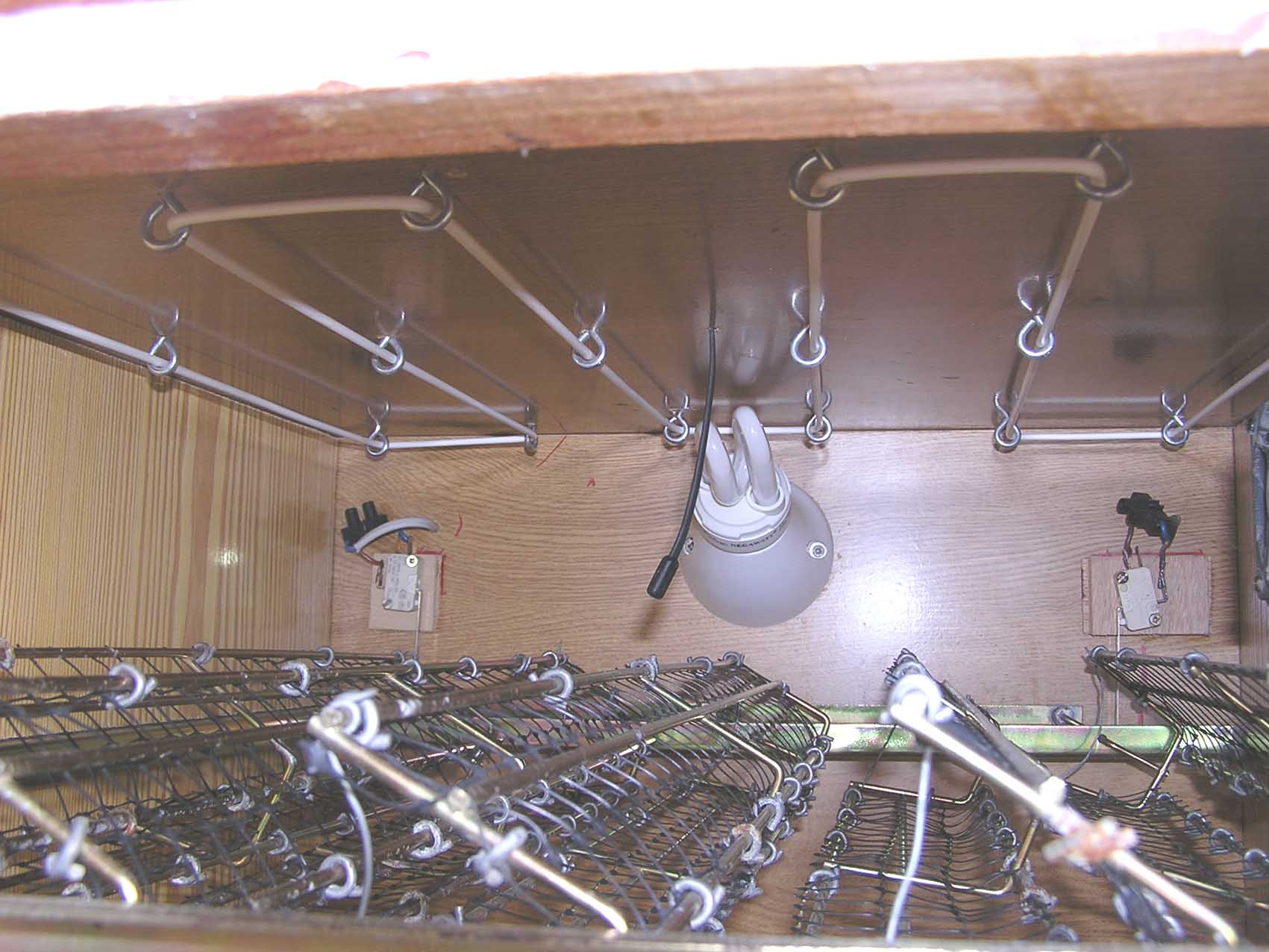

Aquí podemos apreciar la bombilla en su portalámparas, la sonda de temperatura (color negro), al fondo los interruptores de fin de carrera (para los cambios de dirección del volteo) y en el techo la resistencia de silicona.

FOTO 9

Aquí se aprecia con detalle la unión del tubo de cobre con el volteador. Se hizo un corte por la mitad, se aplanó el extremo del tubo, se hizo un agujero y con un tornillo de palomilla se fijó al volteador.

FOTO 10

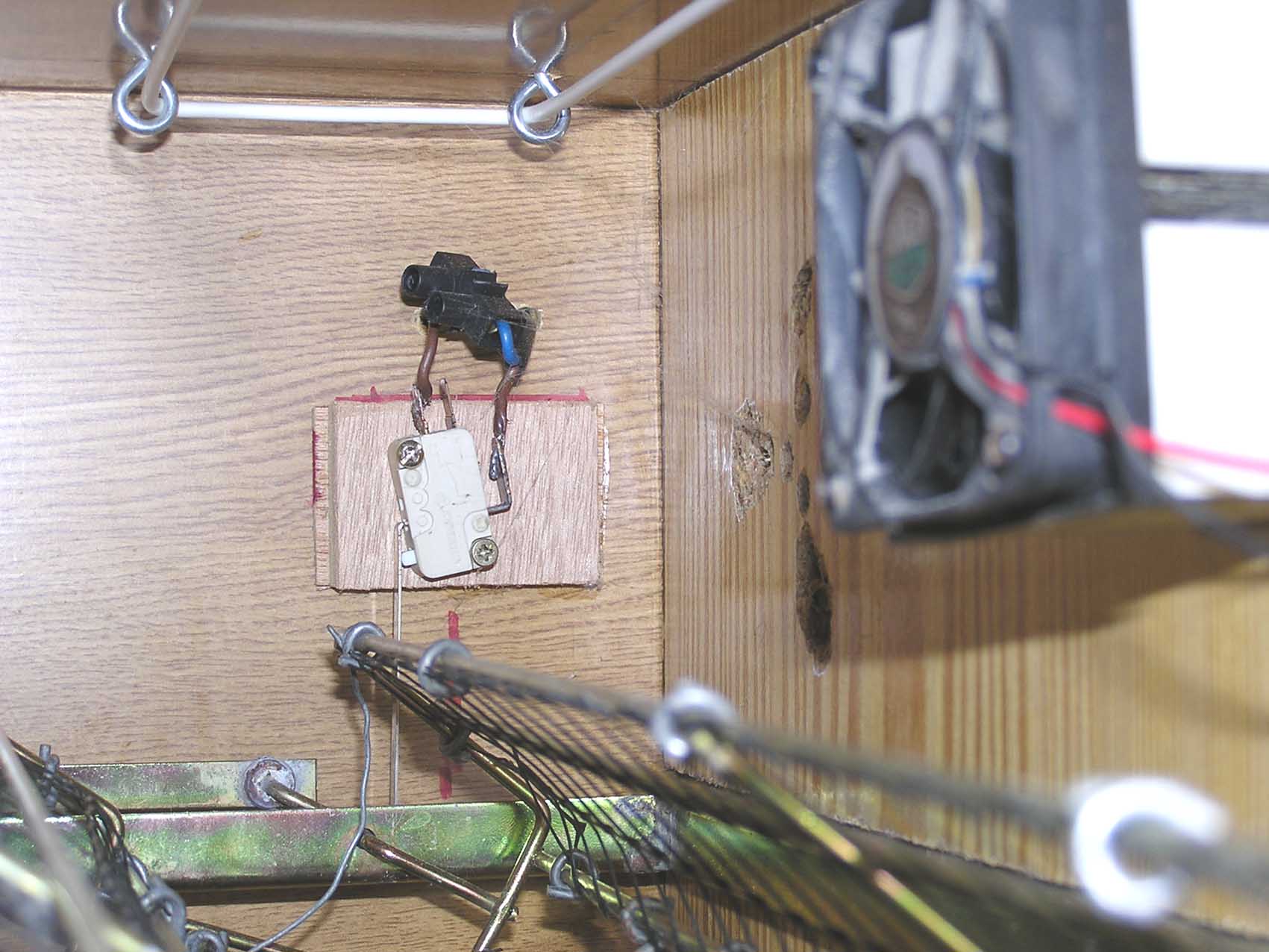

Detalle del interruptor de fin de carrera izquierdo.

FOTO 11

Detalle del interruptor de fin de carrera derecho y alcayatas sujeción resistencia de silicona.

FOTO 12

En primer termino (en negro) sonda de temperatura, bombilla, portalámparas y cable de silicona y sujeción.

FOTO 13

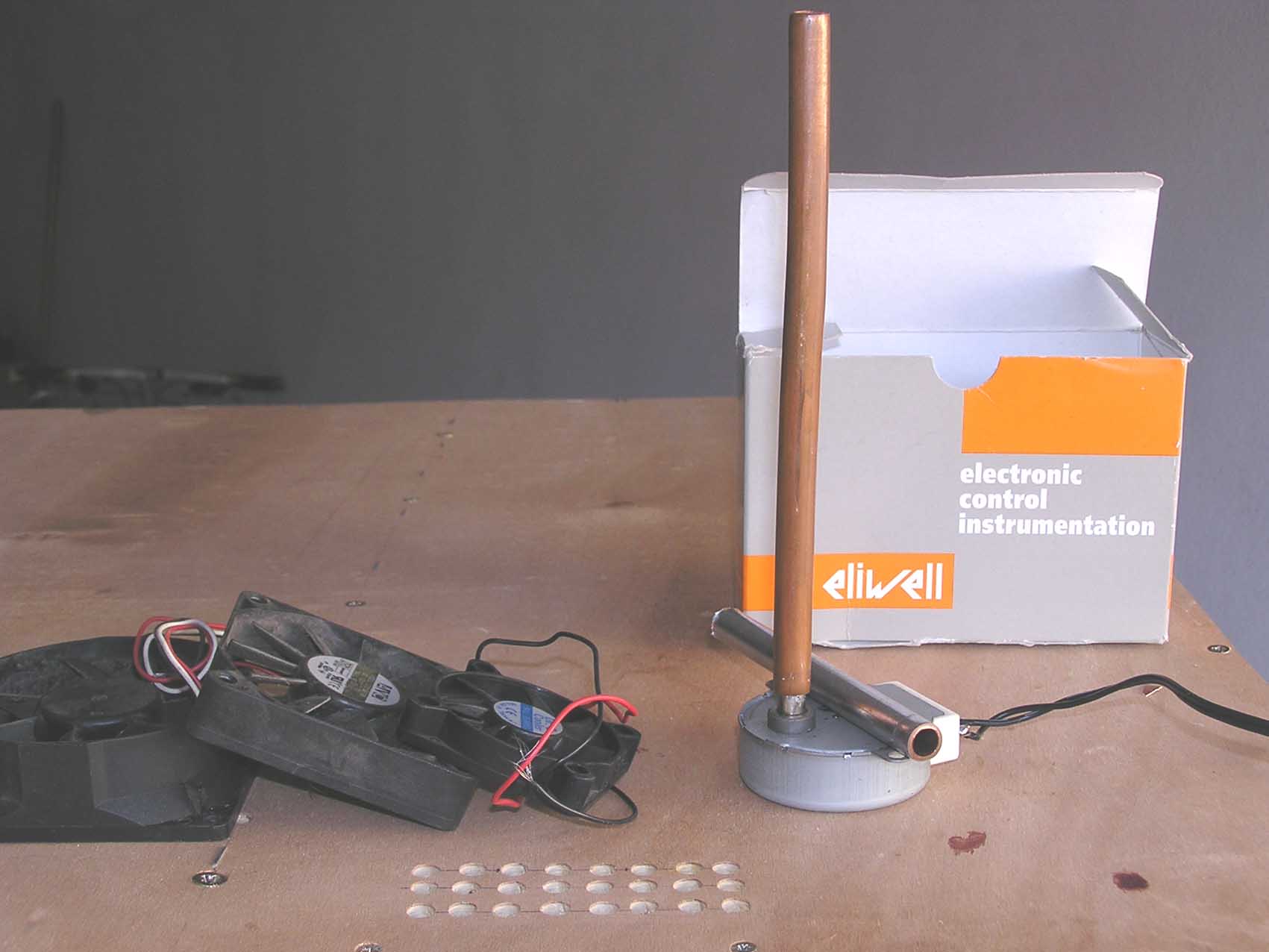

Ventiladores de ordenador de diferente tamaño y 12 v. A la derecha motor de giraplatos de microondas. Detrás tubos de cobre (8 ó 10 mm.) para acoplarlos y prolongar el eje del motor. En el motor se aprecian 2 agujeros a cada lado que utilizaremos para fijar el motor con 2 ó 4 tornillos en su lugar definitivo.

FOTO 14

Tubo de cobre parcialmente introducido en el vástago del motor

FOTO 15

Detalle del termostato, de la caja con el modelo y de los agujeros realizados en el rechapado antes de colocarlo definitivamente, que coinciden con la zona de evacuación de calor del mismo. Previamente se corta el corcho en esa zona dejando el hueco para su emplazamiento (yo pegué dos maderitas a modo de cajetín que se aprecian en la foto).
Mucha gente del mundillo de las incubadoras recomiendan el termostato AKO (es bastante mas caro). Yo utilizo el que veis y jamás he tenido ningún problema; aunque la decisión es personal.

FOTO 16

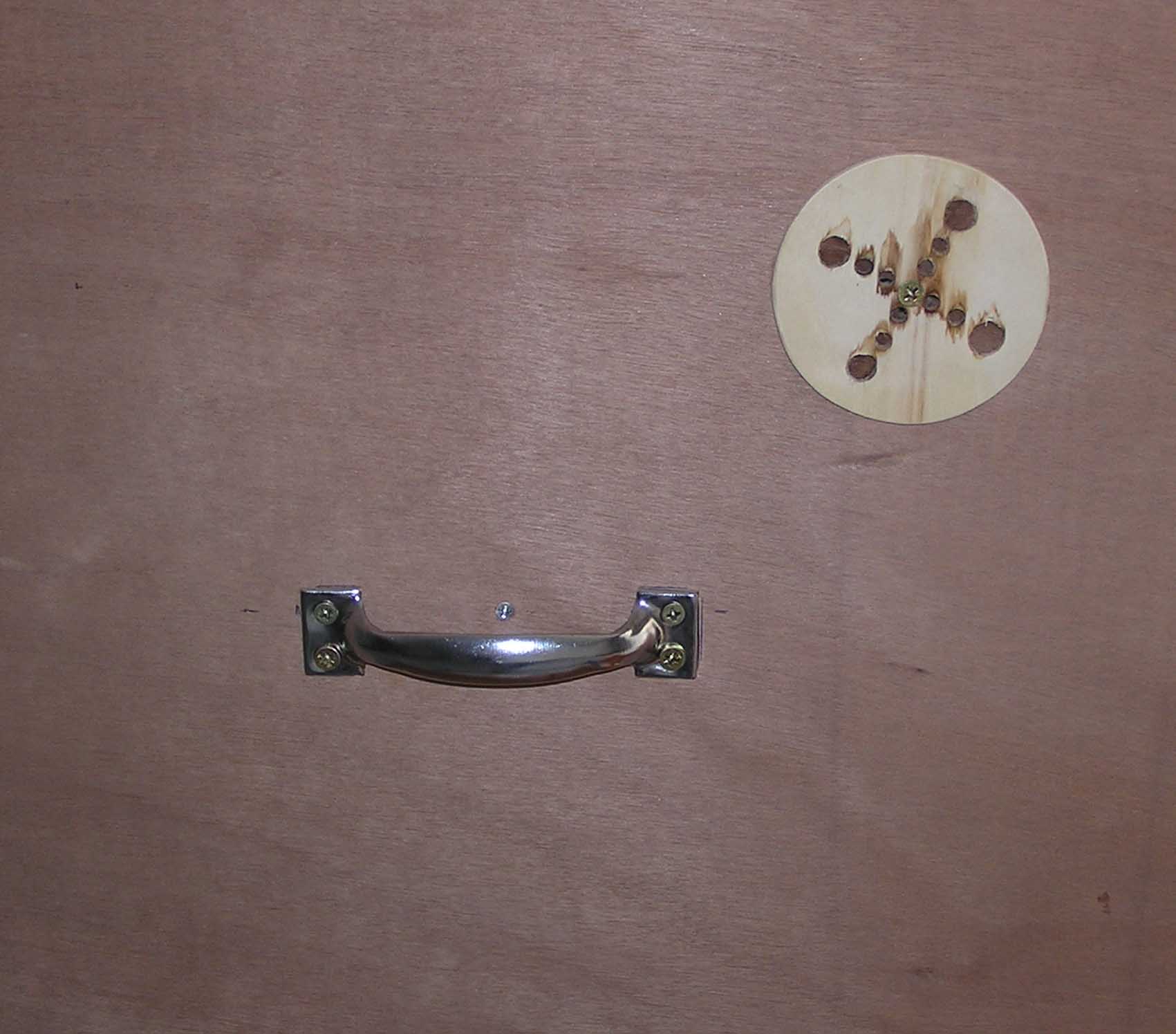

Lo que veis ahora es una zona lateral, con un asa y un disco de ventilación. Para hacer el disco, solo tenéis que recortarlo de madera contrachapada de 10 a 15 cm. Luego le ponéis un tirafondos en el centro y con taladro y broca de madera del 12, hacéis cuantos agujeros sean de vuestro agrado. Una vez hechos, conforme giréis el disco los agujeros se cerrarán o se abrirán. Es muy importante que haya ventilación dentro de la incubadora y de esta forma podremos regular el intercambio de aire a nuestro antojo.
Personalmente tengo un disco en la zona superior izquierda cerca de la puerta y otro en la zona superior derecha cerca del fondo.

HABLEMOS DE CABLES:

FOTO 17

Todos estos enchufes deben conectarse a una toma de corriente (regleta). El primero de la izquierda y de la derecha activan según programación del temporizador el volteador de huevos que parará automáticamente cuando llegue al interruptor de fin de carrera del lado contrario.
El cable negro es el que conecta la resistencia de silicona (fuente de calor) con el termostato encendiéndose y apagándose a requerimiento de éste según sean las temperaturas mínimas y máximas seleccionadas.
El cable verde conecta la bombilla para tener luz en el interior de la incubadora.
Los cables 3º y 5º conectan los ventiladores derecho e izquierdo respectivamente.

FOTO 18

El transformador de la izquierda conecta el ventilador derecho 12 v. y mayor velocidad y el transformador de la derecha, los dos ventiladores de la zona izquierda, con menor voltaje y menor velocidad.

FOTO 19

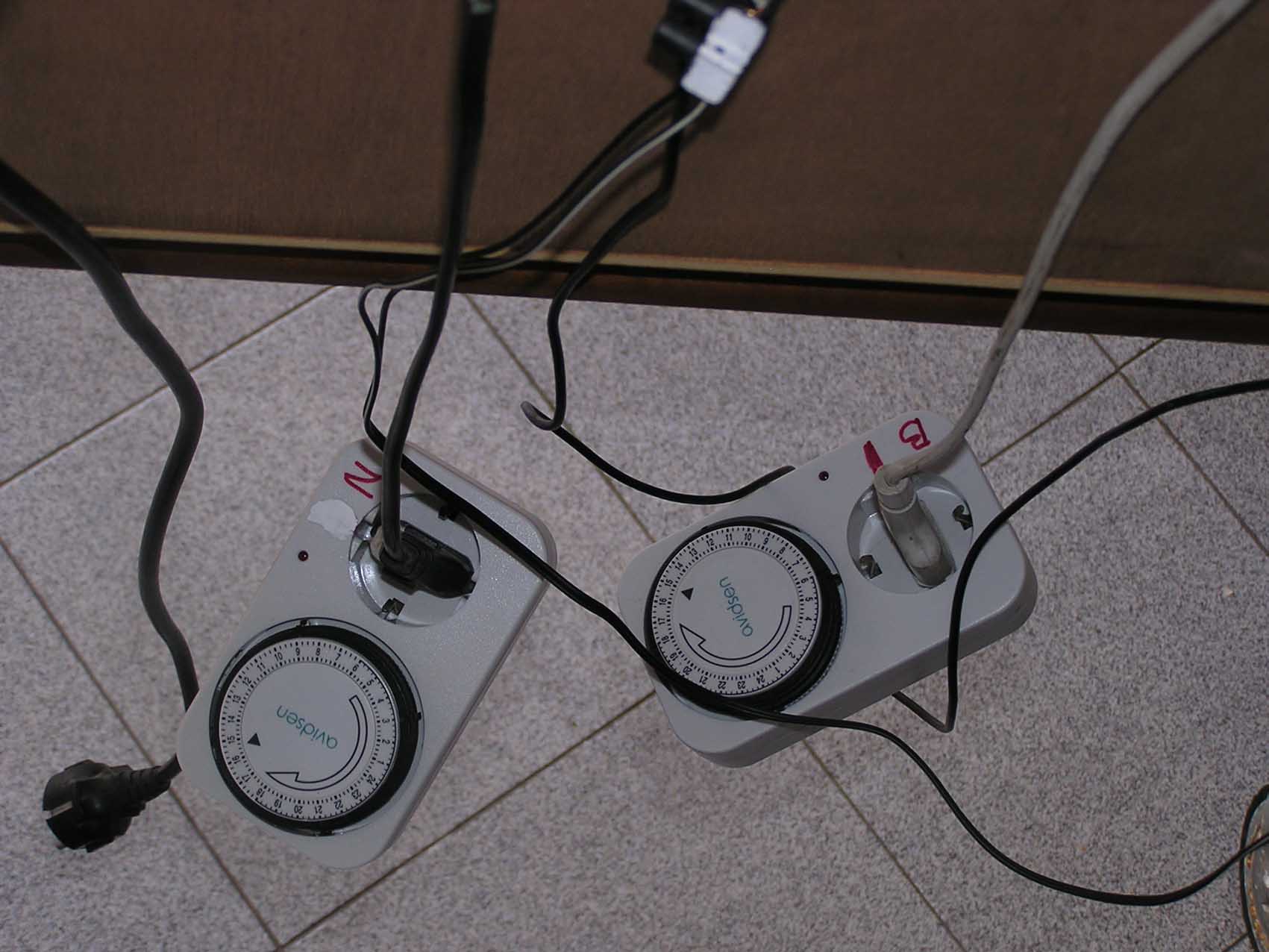

Los programadores están preparados para voltear los huevos 4 veces hacia cada lado, en intervalos de 3 horas.

FOTO 20

Aquí vemos la incubadora con las 4 bandejas colocadas. En esta incubación, tras aumentar un poco la velocidad de los ventiladores de la izquierda, solo he necesitado una bandeja para llegar al 60% de humedad durante los primeros 18 días, luego con dos bandejas puestas encima de los volteadores, la humedad estaba en torno al 80%.

FOTO 21

Aparato comprado en Lidl o Aldi (no recuerdo) hace 3-4 años por 10-12 euros, que marca temperatura, humedad, etc.

FOTO 22

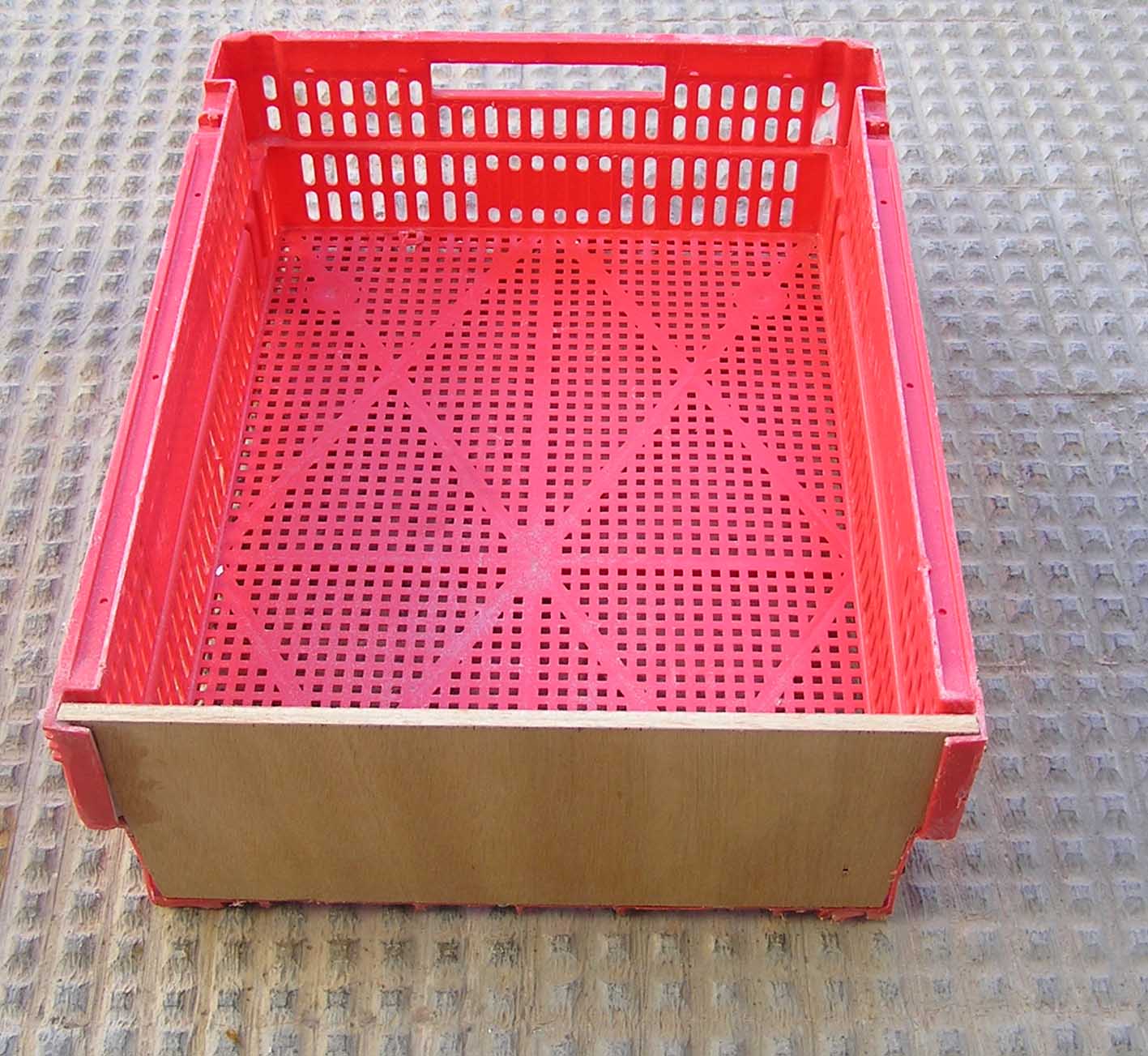

Esta caja parcialmente retocada, es la que utilizo como nacedora. Aquí es donde paso los huevos a partir del día 18. El fondo lo recubro con papel de cocina, gasa o similar, porque se facilita la operación de limpieza y como se aprecia a continuación dentro de ella hay mucho movimiento.

FOTO 23

Cualquier duda o pregunta que queráis hacer, estaré encantado en aclararla.

Salut

Hace 15 dias del nacimiento de los pollitos y están teniendo un rápido crecimiento. Os pongo unas fotos antes de llevarlos a su lugar definitivo.

Espero que os hayan gustado y que esto sirva para que mas gente se anime a compaginar los pollos y gallinas con el huerto. Da muchas satisfacciones.

Salut
Haz clic para expandir...

hola mi hermano a echo una incubadora
pero tengo un problema como aberiguo la umedad

rafadrover · 2/10/13

Re: Para los que tenéis gallinas… y queréis construir una incubadora ¡¡¡NUEVAS FOTOS!

Hola me he fabricado una incubadora con una nevera y el problema que tengo es que se me pasa la temperatura.
La he montado con un ventilador en la parte superior, una resistencia de silicona en la parte inferior, una bandeja de agua en la base, y los huevos con giro automatico por motor de microondas en el medio.
El termostato AKO funciona perfectamente, a 37.6C se activa y a 37.8C desactiva. El problema es que el calor residual de la resistenca me sube hasta los 39-40C que es un problema.
Ahora lo que he hecho es cambiar la resistencia por una bombilla y he puesto el termostato a 36.6C así como máximo me llega a los 37.7C. Donde puede estar el fallo?

No tengo entrada de aire desde el exterior, no renuevo el aire.
Sólo tengo un ventilador en la parte superior.

Gracias por vuestro tiempo.
Un saludo!

Logic001 · 12/2/14

Re: Para los que tenéis gallinas… y queréis construir una incubadora ¡¡¡NUEVAS FOTOS!

Hola que tal, estoy ansioso de hacer una incubadora, pero no supe de donde conectaste la resistencia de silicona o a que?? En donde se compran este tiepo de resistencias??

manolo1963 · 27/6/14

Re: Para los que tenéis gallinas… y queréis construir una incubadora ¡¡¡NUEVAS FOTOS!

donde se puede conseguir el motor de volteo
